抛丸机型号表
抛丸机型号表
浏览次数:0 发布时间:2020-10-21 13:25:23
抛丸机的分类大致我们可分为五类,有通过式系列、履带式系列、吊钩式系列、台车式系列、转台式系列、移动式系列。抛丸机的型号和分类:

1. 通过式系列常见型号有Q698、Q6910、Q6920、Q6925、Q6930、Q6940,另外又以用途定型号,比如吊链、钢管、H型钢、钢板等产品表面处理来划分型号,其中吊链通过又以吊链的数量划分,钢管以钢管的直径来划分,H型钢以抛丸机的开口尺寸划分,钢板以钢板的宽度定型号,另外通过式抛丸机的新型号,如石材通过式、线材除锈等等。

2. 吊钩式系列常见型号有Q376、Q378、Q3710、Q3720、Q3730、Q3750及吊钩通过式系列等。

3. 履带式系列常见型号有Q326、Q3210、gn自动上料系列等。

4. 转台式系列常见有Q3512、Q3515、Q3518、Q3525等型号。

5.台车式系列主要是按照抛丸产品的重量来定型号的。

6. 移动式系列,移动式抛丸机主要用于道路建设的路面、桥面、飞机场标线的清理等,根据清理的尺寸定型号,如550、270。

滚筒式和链板式抛丸机适用于清理不怕碰撞的中小型铸件。滚筒式抛丸机靠筒体内螺旋状的导筋,使铸件翻转并向前运行。链板式抛丸机则通过链板的运动,使铸件翻转和运行。转台式、台车式和吊挂式抛丸机用于清理大中型铸件,通常设有固定的抛丸室,被清理的铸件在抛丸室内回转或移动。抛丸室一般装有几个抛丸器,装在不同的位置上,从不同的方位抛射丸料,以提高抛丸机的清理效率和清理质量。吊挂式抛丸机可根据被清理铸件的需要,在悬链上配置若干个吊钩,清理时铸件挂在吊钩上,在向前运行的同时自行翻转。铸件在抛丸室外装卸,在室内进行清理。

履带式抛丸机适合用于大中型生产工件的表面清理及强化,清理工件必须是单重在200kg以下的铸件及热处理,本机即可单机使用,还可配套使用。应用范围: 压铸件、精密铸件、精密锻件等的清理、光饰。去除热处理件、铸件、锻件的表面氧化皮。弹簧的强化。紧固件除锈和前处理。

吊钩式抛丸机作为抛丸清理机的标准机型,承载比较大的量达10000公斤,这款抛丸机的生产效率相当高,灵活性跨度也相当大,是的清理强化设备,主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理,包括易碎和形状不规则的工件。

采用抛丸技术来清理圆柱体的内壁是一种新型网管内壁喷丸清理机,它主要利用压缩空气作为动力, 将丸料加速产生一定的动能,喷打钢瓶内壁,当钢瓶定位于喷枪室时,喷枪会自动伸入各自的瓶内,喷枪在腔内上下移动,完成对瓶内壁全方位喷射清理,是气瓶行业选用类型。

台车式抛丸机主要适合中小型工件的表面清理的批量生产,这规格的设备适合于发动机连杆,齿轮,膜片弹 簧等,广泛应用于铸造和汽车制造业,具有生产效率高,密封效果好,结构紧凑,装卸件方便技术含量高等特点。

通过式抛丸机

移动路面式抛丸机是利用电机驱动的抛丸轮在高速旋转过程中产生离心力和风力,一定颗粒度的丸料流入进丸管时(可以控制丸料的流量)便被加速带入高速回转的分丸轮中,在离心力的作下,丸料由分丸轮窗口抛出进入定向套,再经由定向套窗口(控制丸料的抛打方向)抛出,由高速回转的叶片拾起,并沿叶片之长度方向不断加速运动直至抛出,抛出的丸料形成一定的扇型流束,冲击工作平面起着清理强化的作用。

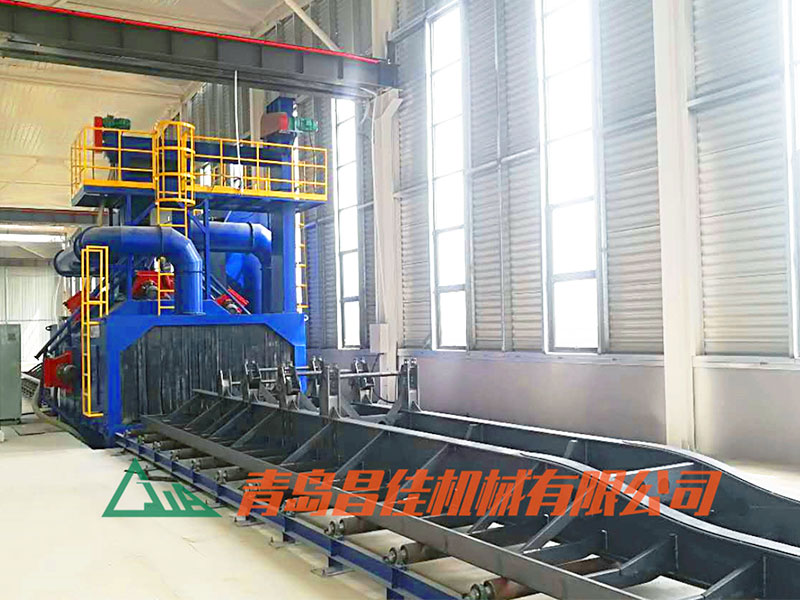

钢结构抛丸机的型号是根据用户需要处理的工件的大小和尺寸来分的,常用的是Q69系列,包含了Q698,Q6915,Q6920,Q6940等多种型号,可处理的工件长度可达18000mm,有效的清理宽度可达4000mm,不同的用户可以根据自己自己的要求灵活选择合适的型号。

通用类的抛丸机主要可分为以下几大类:

    Q311系列   滚筒式抛丸机

    Q32系列     履带式抛丸机

    QB系列       轮毂式表面抛丸机

    Q37系列     吊钩式抛丸机

    Q35系列     转台式抛丸机

    Q26,36,76系列台车式抛丸机

    Q75系列     吊钩式抛喷丸机

    QG,QP系列    连续式钢瓶抛丸机

    Q38系列     悬链式抛丸机

    Q34系列     吊钩转盘式抛丸机

    Q47系列     环轨式抛丸机

    Q58系列     积放式抛丸机

    Q48系列     吊链步进式抛丸机

    QGQW系列 钢管内外壁抛丸机
