抛丸清理设备-分类和结构
抛丸清理设备-分类和结构
浏览次数:0 发布时间:2020-07-19 17:18:52
抛丸清理设备主要是抛丸的工作方式达到清理工件表面的目的。主要类型有:Q69系列通过式板材、型材抛丸机,H型钢抛丸清理机,Q31系列滚筒式抛丸清理机,圆形工件抛丸清理机,Q38、48、58系列吊链式抛丸清理机等等。

Q69系列通过式板材、型材抛丸机是由预热、抛丸处理、喷漆、烘干等工序组成,该机广泛应用于造船、汽车、桥梁、机械、集装箱等行业的板材、型材及结构件的表面除锈、涂漆、烘干等流水作业。

H型钢抛丸清理机属于辊道式抛丸清理机,主要用于建筑、桥梁等行业的大型工字型钢、H型钢及尺寸较高的钢结构件消除应力及表面除锈清理。

Q31系列滚筒式抛丸清理机属于滚筒式抛丸清理机,它是利用抛丸器向滚筒内翻转的工件抛丸,使工件获得均匀的清理,主要用于中小件的抛丸处理。

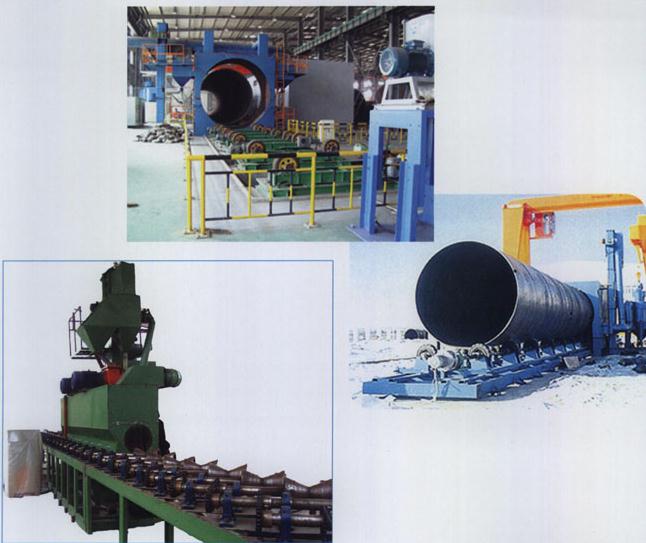

圆形工件抛丸清理机主要用于圆管形工件表面抛丸强化及除锈,使圆形工件表面产生压应力层来提高工件的弯曲疲劳强度。

Q38、48、58系列吊链式抛丸清理机适用批量生产的中小铸、锻件及热处理件的表面清理或强化,适用于汽车、柴油机、电机等行业,生产效率高。

抛丸清理设备的主要结构吧:

1、丸料喷抛装置

作用:用来将丸料加速到所需的速度

机械式抛丸器:由进丸轮、分丸轮、定向套、和叶轮组成。丸料自进丸管加入后,经分丸轮抛向固定在叶轮上的叶片,再游叶片加速向外以60-80米/秒的速度抛向工件。定向套的租用是控制丸料的抛出方向。

2、丸料循环装置

作用:把被清理下来的铁锈、氧化皮、和粘砂从室体内送向丸料净化装置。

抛丸清理机设备

1、机械循环输送装置

由垂直提升装置和水平提升装置两部分组成。垂直装置多采用斗式提升机,分带传动和链传动。水平运输装置常用的设备是螺旋输送机和振动输送机。

2、风力循环输送装置

利用颗粒在气流中的悬浮作用,将丸料和铁锈等输送丸料净化装置。其动力有鼓风机和压缩空气。

3、丸料净化装置

将混在丸料中的异物全部清除。一般先经初选,再进行精选,才能充分发挥各级净化分选装置的能力。

1.筛类净化装置

包括无动力筛(隔栅)和有动力筛(螺旋输送机的滚筒筛,和振动筛)

2.风力分选装置

利用颗粒大小及比重的不同,在气流中需要不同的悬浮速度,将丸料与杂物加以分选和净化。

包括以下几种:

A.容积式

B.普通式分离器

C.钟罩式分离器

D.帘幕式分离器

3、室体

室体是工件清理所需的密闭操作空间。作用是阻止丸料飞出,防止粉尘外逸污染环境。

4、工件运载装置

5、通风除尘装置

设备的通风,将清理室和其他装置内的空气粉尘,以防止对大气的污染。
