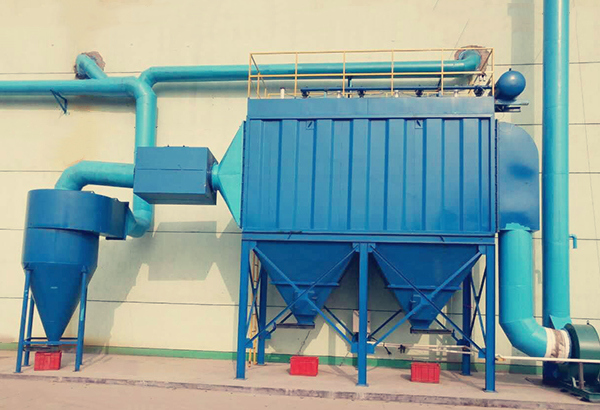

MC型脉冲布袋除尘器
浏览次数:0 发布时间:2020-04-12 08:33:15
除尘设备
MC型脉冲布袋除尘器是经改进后设计而成的小型布袋除尘器,该类除尘器是采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易、维护方便(外滤式),广泛用于建材、冶金、矿山、煤炭、非金属矿_细粉加工等行业的含尘气体净化处理系统。
布袋除尘器
二、构造及工作原理
1、单机布袋除尘器结构
该设备主要有以下部分组成:
(1)箱体:包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。
(2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。
(3)进气排灰部分有两种形式:一种为标准带灰斗式,另一种为敞开法兰式。
2、工作原理
含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附再滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不_过1200Pa,袋除尘器能继续工作,需定期清  除滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。
